在上一篇文章《淺談無油空壓機原理》中，小編已經簡單的介紹了無油空壓機的原理，這次我們就其中的渦旋無油空壓機的原理做一個詳細介紹！
在知道渦旋式無油空壓機的原理前，得先知道渦旋式無油空壓機的定義和結構。（這篇文章以德耐爾無油渦旋式空壓機為例）
渦旋式無油空壓機是由固體渦旋外側的吸入口吸入空氣。被封閉在壓縮空間的空氣，由旋轉運動引起的壓縮室縮小，面向中心壓縮。壓縮空間在中心部成為更小，被更高限度壓縮的空氣由中心的排氣口被擠壓出外部。
吸氣→壓縮→排氣的運動被重復進行...

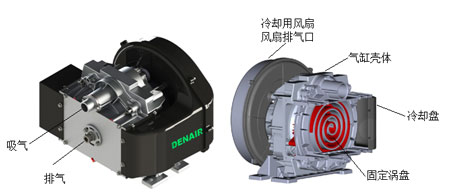

渦旋式無油空壓機更大的特點在于它的渦盤，這是其獨有的，因為渦盤的存在，才有渦旋名稱的由來。德耐爾渦旋式無油空壓機的渦盤是有兩個雙函數方程型線的動、靜渦盤相互咬合而成。
在吸氣、壓縮、排氣的工作過程中，靜盤固定在機架上，動盤由偏心軸驅動并由防自傳機構制約，圍繞靜盤基圓中心，作很小半徑的平面轉動。氣體通過空氣濾芯吸入靜盤的外圍，隨著偏心軸的旋轉，氣體在動靜盤噬合所組成的若干個月牙形壓縮腔內被逐步壓縮，然后由靜盤中心部件的軸向孔連續排出。

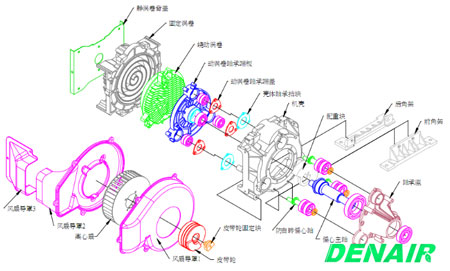

渦旋式無油空壓機結構：

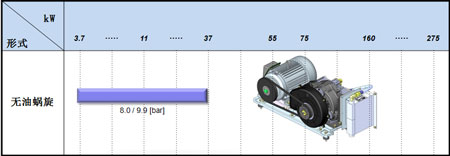

渦旋式無油空壓機功率范圍：

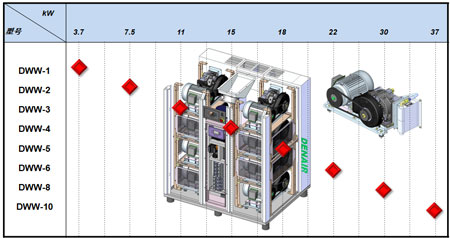

渦旋式無油空壓機機體組合：

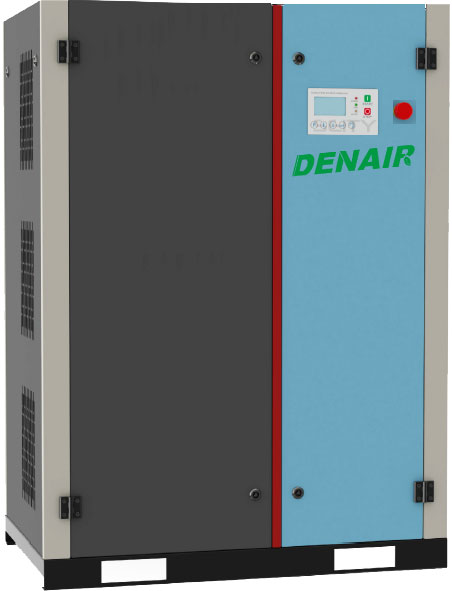

渦旋式無油空壓機外形說明：
1、可適用高溫環境的風機
2、集成式設計
3、專利外觀設計
4、簡潔美觀

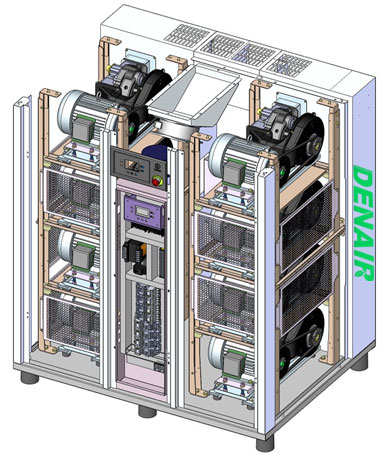

渦旋式無油空壓機主要模塊說明：
1、獨立冷卻系統
2、積木式框架結構
3、易于檢查維修維護
4、皮帶自動調節
