水冷式空氣壓縮機主要部件有：驅動電機、陰陽轉子的主機、油氣分離器、油過濾器、最小壓力閥、進氣減荷閥、安全閥、水冷式冷卻器、油冷卻器等。與風冷式空氣壓縮機結構上的區別就是水冷式冷卻器、油冷卻器。

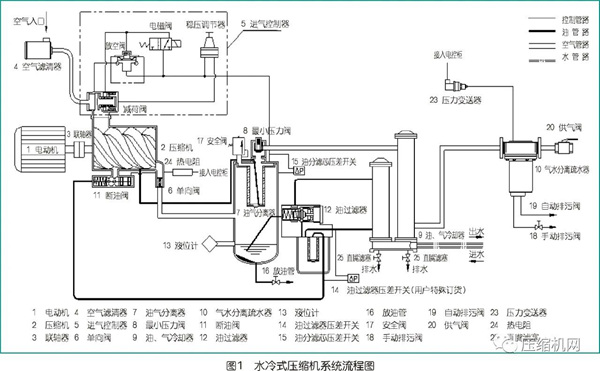

圖為水冷式壓縮機系統流程圖。
大多數設備廠家對壓縮空氣機組循環冷卻水的基本要是：要保持清潔無雜質，壓力不低于0.2MPa，進、排水溫度差在10℃左右，對水要進行軟化處理。
通過壓縮機組水冷系統的冷卻水，要求它既不腐蝕冷卻裝置和管道，又要防止在冷卻裝置表面生成水垢影響冷卻效果，并且還要限制水中所含的機械雜質和有機物的含量，以免沉積堵塞水路造成斷水，使機組溫度升高達到油蒸氣自燃，造成壓縮空氣系統爆炸的事故，使設備、管道損壞、人員傷亡等安全事故。
因此，為了保證機組安全運轉，提高機組工作效率，降低能耗，對冷卻水中的懸浮物、pH值、水的暫時硬度、有機物、含油量和進水、排出水的溫度作如下規定：
（1）pH值在6.5～9之間的非酸性水。
（2）懸浮物含量一般不大于25mg/L。
（3）有機物含量一般不大于25mg/L。
（4）水的碳酸鹽硬度一般不大于10mgN/L。
（5）含油量一般不大于5mg/L。
（6）進人機組的水溫一般不超過30℃，炎熱地區短時進水溫度不超過35℃。
