01、什么是公稱壓力PN(MPa)？
制品在基準溫度下的耐壓強度稱為公稱壓力，用符號PN表示，PN是與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母PN和后跟無因次的數字組成，如公稱壓力為1.0MPa，記為PN10。由于制品的材料不同，其基準溫度也不同，鑄鐵和銅的基準溫度為120℃，鋼的基準溫度為200℃，合金鋼的基準溫度為250℃。塑料制品的基準溫度為20℃，制品在基準溫度下的耐壓強度接近常溫時的耐壓強度，故公稱壓力也接近常溫下材料的耐壓強度。管道元件的公稱壓力見表。

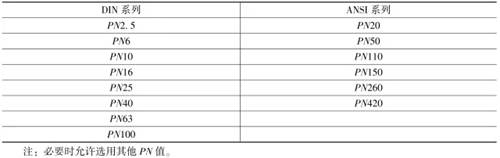

管道元件的PN(公稱壓力)
02、什么是工作壓力?
工作壓力是指為了管道系統的運行安全，根據管道輸送介質的各級最高工作溫度所規定的最大壓力。
工作壓力一般用Pt表示。
管子和管路附件在正常運行條件下所承受的壓力用符號p表示，這個運行條件必須是指某一操作溫度，因而說明某制品的工作壓力應注明其工作溫度，通常是在p的下角附加數字，該數字是最高工作溫度除10所得的整數值，如介質的最高工作溫度為300℃，工作壓力為10MPa，則記為p3010MPa。
03、什么是設計壓力?
設計壓力是指設定的壓力容器頂部的最高壓力，與相應的設計溫度一起作為設計載荷條件，其值不得低于工作壓力。
一般情況下，設計計算時選定的系統承受的最高壓力作為設計壓力。設計壓力一般用Pe表示。
04、什么是試驗壓力?
管道與管路附件在出廠前，必須進行壓力試驗，檢查其強度和密封性，對制品進行強度試驗的壓力稱為強度試驗壓力，用符號Ps表示，如試驗壓力為4MPa，記為Ps4MPa。從安全角度考慮，試驗壓力必須大于公稱壓力。
制品的公稱壓力按照它的定義是指基準溫度下的耐壓強度，但在很多情況下，制品并非在基準溫度下工作，隨著溫度的變化，制品的耐壓強度也跟著發生變化，所以隸屬于某一公稱壓力的制品，究竟能承受多大的工作壓力，要由介質的工作溫度決定，因此就需要知道制品在不同的工作溫度下公稱壓力和工作壓力的關系。為此，必須通過強度計算找出制品的耐壓強度與溫度之間的變化規律。在工程實踐中，通常是按照制品的最高耐溫界限，把工作溫度分成若干等級，并計算每個溫度等級下制品的允許工作壓力。例如，用優質碳素鋼制造的制品，工作溫度分為11個等級，在每一個工作溫度等級下，列出在該溫度等級下的工作壓力，見下表。

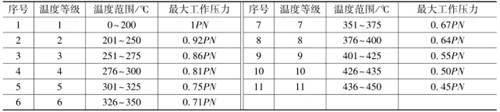

優質碳素鋼制品公稱壓力與工作壓力的關系
05、公稱壓力/工作壓力/設計壓力/試驗壓力之間的關系
試驗壓力>公稱壓力>設計壓力>工作壓力設計壓力=1.5×工作壓力(通常)試驗壓力=1.5×設計壓力(液壓)試驗壓力=1.15×設計壓力(氣壓)
